การทำแห้งด้วยก๊าซเฉื่อยของ OxyGuard

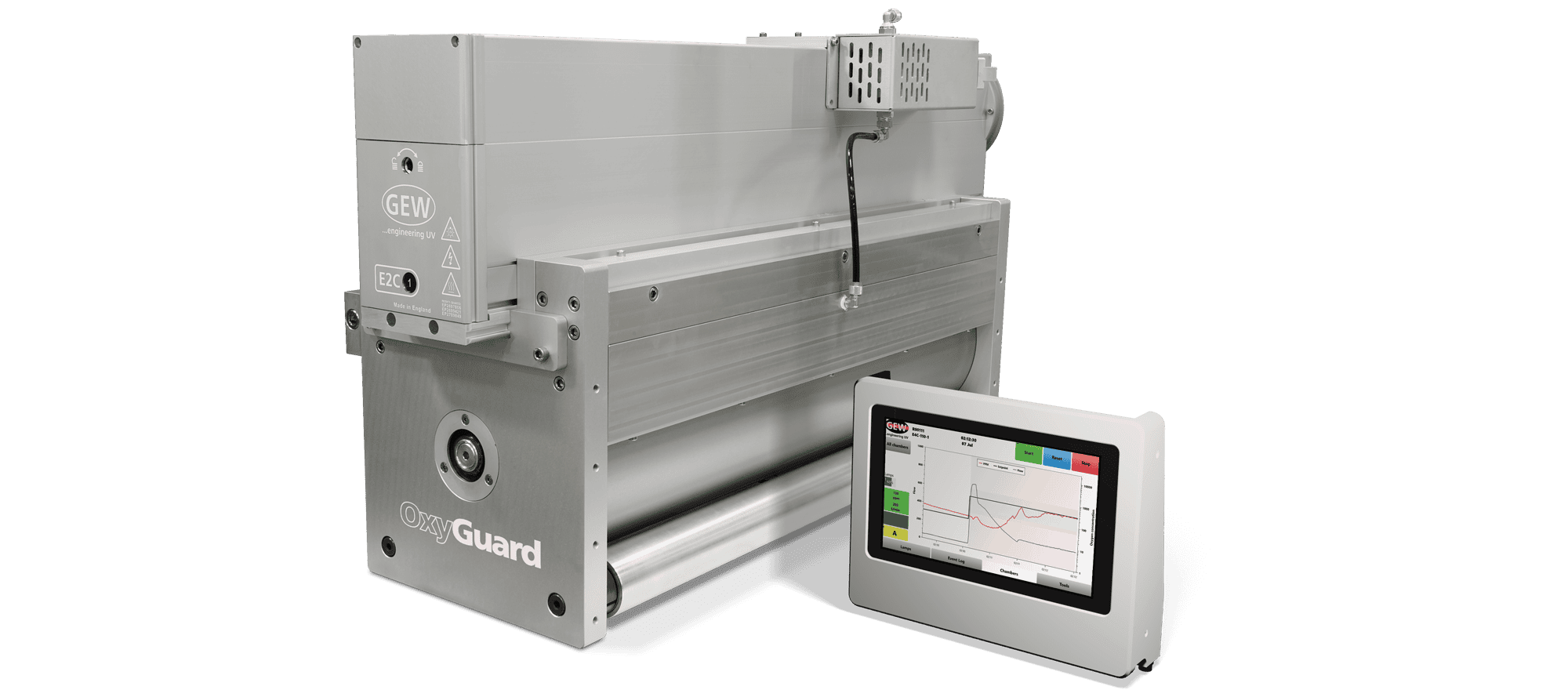

OxyGuard คือระบบควบคุมออกซิเจนยุคใหม่จาก GEW ออกแบบด้วยห้องก๊าซเฉื่อยนวัตกรรมล่าสุดและซอฟต์แวร์อัจฉริยะ เพื่อควบคุมความเข้มข้นของออกซิเจนอย่างแม่นยำในทุกสภาวะการผลิต เหมาะสำหรับงานพิมพ์ Low Migration/Low Odour งานเคลือบซิลิโคน และงานประสิทธิภาพสูงที่ต้องการคุณภาพสม่ำเสมอระดับพรีเมียม
การควบคุมแบบวงจรปิด
OxyGuard มาพร้อมฟังก์ชัน ควบคุมแบบวงจรปิด ที่พัฒนาอย่างก้าวกระโดด สามารถตั้งค่าออกซิเจนได้อย่างรวดเร็วและแม่นยำภายในช่วง ~±10% แม้ใช้วัสดุหรือสารเคลือบต่างชนิดกัน ระดับความเข้มข้นของ O2 และอัตราการไหลของก๊าซจะแสดงบนระบบควบคุม HMI พร้อมระบบควบคุมอัจฉริยะที่ป้องกันออกซิเจนพุ่งสูง แม้ในช่วงที่เครื่องเร่งความเร็วอย่างรวดเร็ว ผู้ใช้สามารถตั้งค่าช่วงแจ้งเตือนและข้อผิดพลาดได้เอง โดยระบบจะแสดงเป็นกราฟิกบน HMI และสามารถส่งสัญญาณออกผ่าน Digital I/O หากค่าที่วัดเกินที่ตั้งไว้เป็นเวลานานตามที่กำหนด
รายงานการทำงาน
OxyGuard มาพร้อมระบบบันทึกข้อมูลการทำงานของการอบแห้งแบบเรียลไทม์ โดยบันทึกค่าระดับออกซิเจน ความเข้มแสง UV คำเตือนและสภาพข้อผิดพลาดใด ๆ พร้อมระบุเวลาที่เกิดขึ้น
เพื่อการปฏิบัติตามข้อกำหนดหรือ GMP (เช่น กฎระเบียบ EC No. 2023/2006) ข้อมูลสามารถส่งออกได้ผ่าน GEW API สำหรับการรวมระบบ OEM หรือผ่านรายงานอีเมล ซึ่งกระตุ้นผ่านฟังก์ชัน ‘การบันทึกงาน’ ของ HMI
*โบรชัวร์นี้เป็นภาษาอังกฤษ
ประโยชน์ของ OxyGuard
- ควบคุมระดับออกซิเจนได้อย่างแม่นยำ
ที่ปรับได้ตั้งแต่ 30–10,000 ppm - อัลกอริทึมควบคุมแบบวงจรปิดช่วยให้ตั้งค่าได้อย่างรวดเร็วและลดการใช้ก๊าซเฉื่อยให้น้อยที่สุด
- Chambers ที่ออกแบบตามสเปก รองรับหลอด GEW ได้ทุกรุ่นและทุกความกว้าง พร้อมปรับเพิ่มลดจำนวนหลอดต่อ Chambers ได้ตามความต้องการของงาน
- Chambers สามารถติดตั้งบนลูกกลิ้ง, อยู่ในแนวทางเดินของวัสดุแบบตรง หรือจะติดตั้งบนสายพานลำเลียงก็ได้
- อินเทอร์เฟซผู้ใช้ที่ได้รับการปรับปรุงครั้งใหญ่ ช่วยให้ผู้ปฏิบัติงานตรวจสอบและปรับการทำงานของกระบวนการทำแห้งได้ง่ายและแม่นยำกว่าที่เคย
- ระบบแจ้งเตือนและสัญญาณเตือนที่ผู้ใช้สามารถตั้งค่าได้ เพื่อการควบคุมกระบวนการที่ง่ายและแม่นยำ
ข้อมูลจำเพาะ
| ความดัน N2 ที่ต้องการ | 8 บาร์ |
| อัตราการไหลของ N2 ที่ต้องการ | ติดต่อ GEW |
| ความบริสุทธิ์ของ N2 ที่ต้องการ | 99.999% |
| ความเข้ากันได้ | หลอดปรอทหรือหลอด LED ของ GEW ทุกรุ่น |
| การสอบเทียบเซ็นเซอร์ | รายปี |
| ช่วงค่ากำหนด | 30 – 10,000ppm |
| มีระบบแจ้งเตือนระดับออกซิเจน | สัญญาณเอาต์พุต I/O |
| โครงสร้างการติดตั้ง | ลูกกลิ้งหรือแท่นราบ |
สามารถใช้ก๊าซเฉื่อยชนิดอื่นได้ กรุณาติดต่อ GEW เพื่อสอบถามรายละเอียดเพิ่มเติม
*โบรชัวร์นี้เป็นภาษาอังกฤษ
วิธีการทำงาน

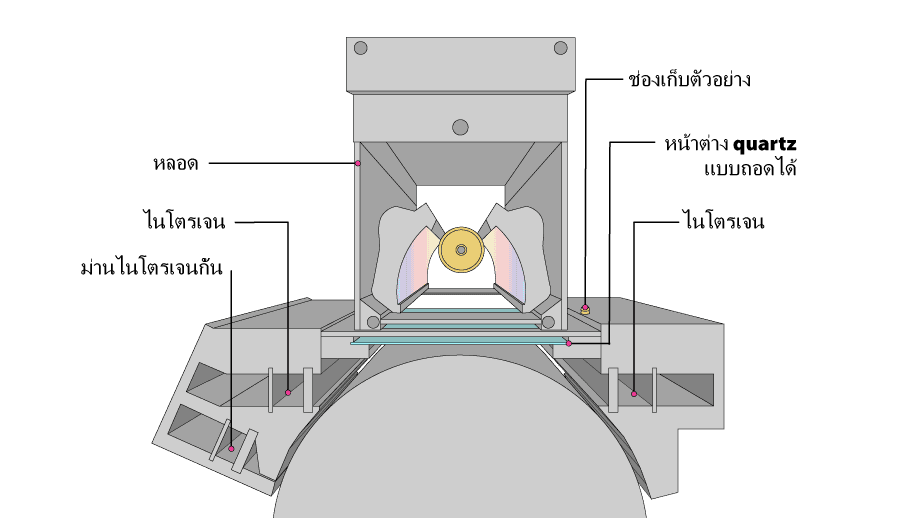

ออกซิเจนในบรรยากาศ (Ambient Oxygen) สามารถลดประสิทธิภาพการอบแห้งด้วย UV ในหมึกและสารเคลือบหลายประเภท OxyGuard แก้ปัญหานี้ด้วยการลดความเข้มข้นของออกซิเจนที่จุดอบแห้ง โดยใช้ห้องก๊าซ (Chamber) ที่มีช่องรับและระบายก๊าซ ครอบรอบวัสดุ พร้อมจ่ายก๊าซเฉื่อย เช่น ไนโตรเจน เพื่อแทนที่อากาศและรักษาระดับออกซิเจนที่ตั้งไว้ หน้าต่างควอตซ์ภายในห้องช่วยให้ติดตั้งหลอด UV นอกห้องได้ โดยแสงสามารถส่องผ่านเพื่อฉายลงบนหมึกหรือสารเคลือบ ระดับออกซิเจนภายในห้องถูกตรวจวัดด้วยเซนเซอร์ และอัลกอริทึมควบคุมแบบวงปิด (Closed-Loop Algorithm) จะปรับอัตราการไหลของก๊าซเฉื่อยอย่างแม่นยำ เพื่อรักษาค่าออกซิเจน (ppm) ตามเป้าหมายตลอดการเคลื่อนที่ของวัสดุผ่านห้อง

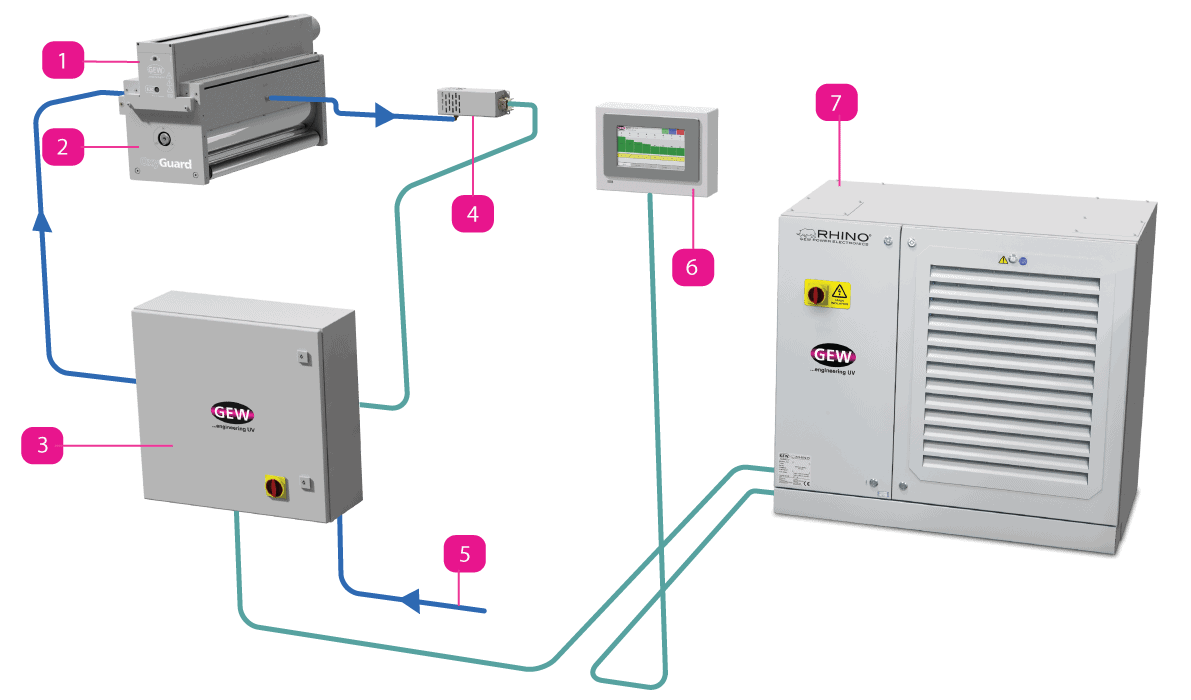

- หัวหลอดไฟ UV – รองรับหลอดได้ทุกรุ่น และติดตั้งได้ไม่จำกัดจำนวน
- ทำแห้งด้วยก๊าซเฉื่อยโดยใช้ chamber – สามารถติดตั้งบนลูกกลิ้ง, อยู่ในแนวทางเดินของวัสดุแบบตรง หรือจะติดตั้งบนสายพานลำเลียง
- ตู้ควบคุมก๊าซเฉื่อย – ระบบควบคุมอิเล็กทรอนิกส์ทั้งหมด สำหรับตรวจวัดความเข้มข้นของ O₂ และควบคุมการไหลของก๊าซเฉื่อย
- เครื่องวิเคราะห์ออกซิเจน – เซนเซอร์ออกซิเจนขนาดกะทัดรัดติดตั้งใกล้กับ chamber เพื่อการตอบสนองที่รวดเร็ว
- ท่อจ่ายก๊าซเฉื่อย – การจ่ายก๊าซเฉื่อยไปยังกล่องควบคุม โดยลูกค้าเป็นผู้จัดเตรียม
- หน้าจอสัมผัส HMI – ระบบควบคุมกระบวนการ UV ของ GEW จะแสดงค่าความเข้มข้นของออกซิเจนและอัตราการไหลของก๊าซเฉื่อยของแต่ละ chamber
- ระบบควบคุมกำลังไฟฟ้า RHINO – ระบบควบคุมอิเล็กทรอนิกส์ประสิทธิภาพสูงสุดใช้สำหรับจ่ายพลังงานให้กับหลอด UV และควบคุมระบบ OxyGuard

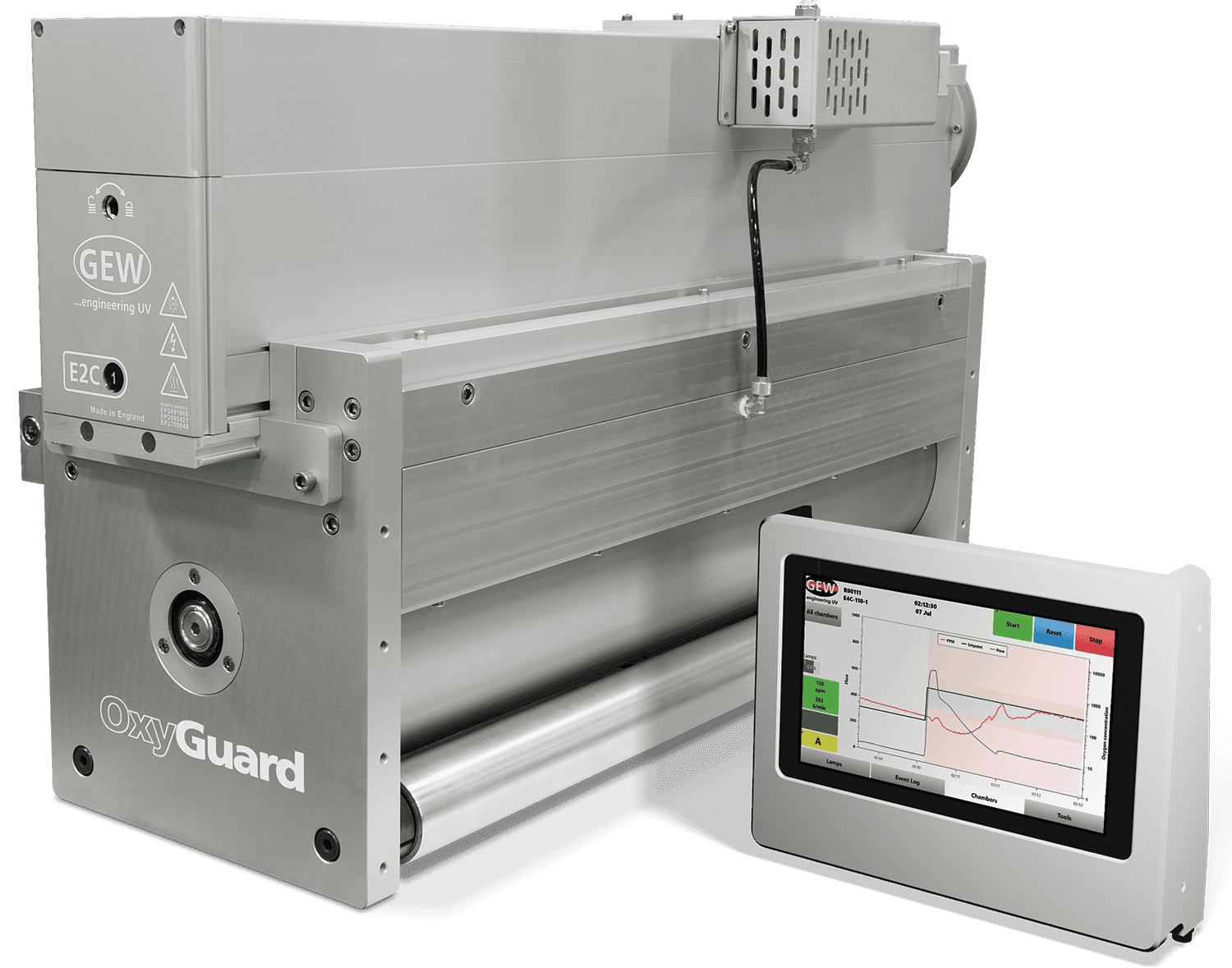

ตัวอย่างการติดตั้งลูกกลิ้งบน chamber โดยยังมีการกำหนดค่าทางกลอื่น ๆ ให้เลือกอีกมากมาย (เช่น สายพานลำเลียงแบบเรียบ)
*โบรชัวร์นี้เป็นภาษาอังกฤษ
การปรับปรุง
สามารถติดตั้งซอฟต์แวร์ควบคุม OxyGuard เพิ่มเข้าในระบบไนโตรเจน GEW RHINO/RLT ที่มีอยู่เดิมได้โดยไม่ต้องเปลี่ยน chamber เดิม ซึ่งเป็นวิธีที่รวดเร็วและง่ายในการปรับปรุงการควบคุมกระบวนการ และช่วยลดการใช้ N₂ ได้ในต้นทุนที่เหมาะสม
