ระบบระบายความร้อน
ระบบยูวีทั้งหมดจะผลิตความร้อนส่วนเกินซึ่งจะต้องถูกกำจัดออกอย่างมีประสิทธิภาพ เพื่อให้แน่ใจว่าการกระจายแสงยูวีจะออกมาอย่างสม่ำเสมอ เสถียรภาพและยาวนาน GEW ใช้การระบายความร้อนด้วยอากาศ น้ำและ/หรือการทำให้เย็นลงด้วยไนโตรเจนในหลากหลายผลิตภัณฑ์ที่ผลิตขึ้น ระบบระบายความร้อนทั้งหมดได้รับการออกแบบและทดสอบภายในอย่างเข้มงวดโดย GEW เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับระบบยูวีของคุณได้อย่างสมบูรณ์แบบ

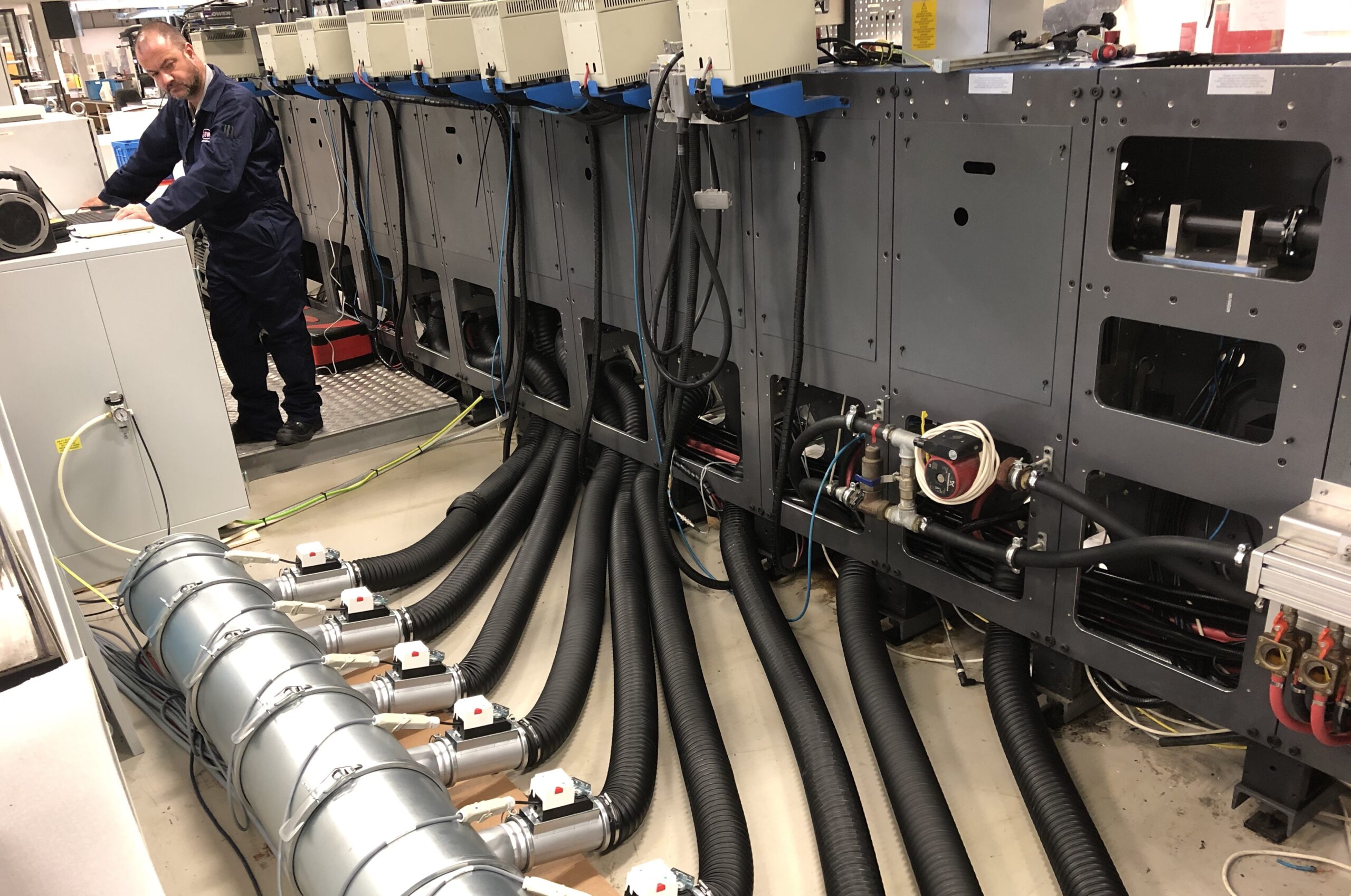

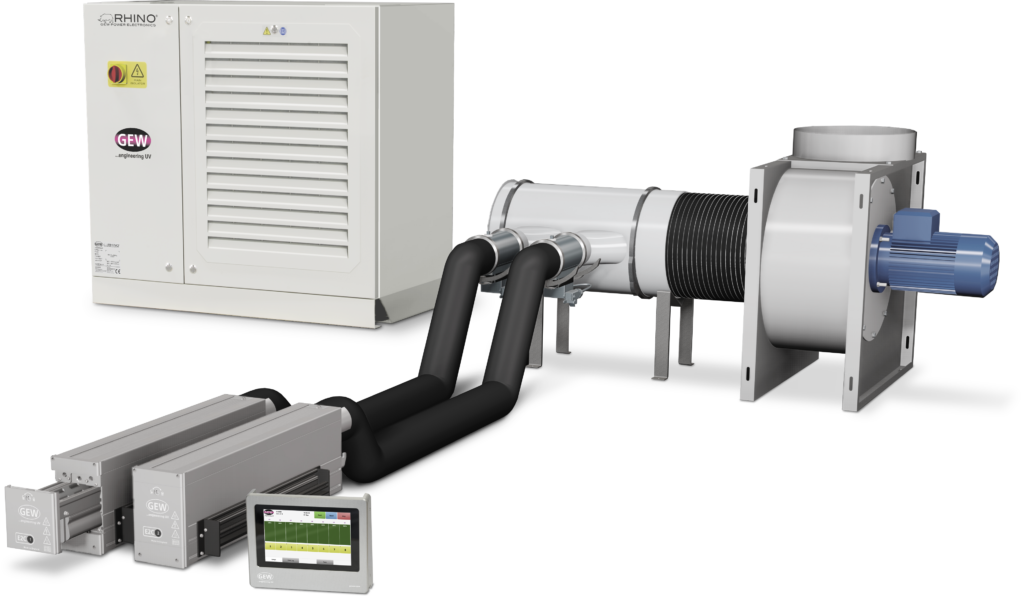

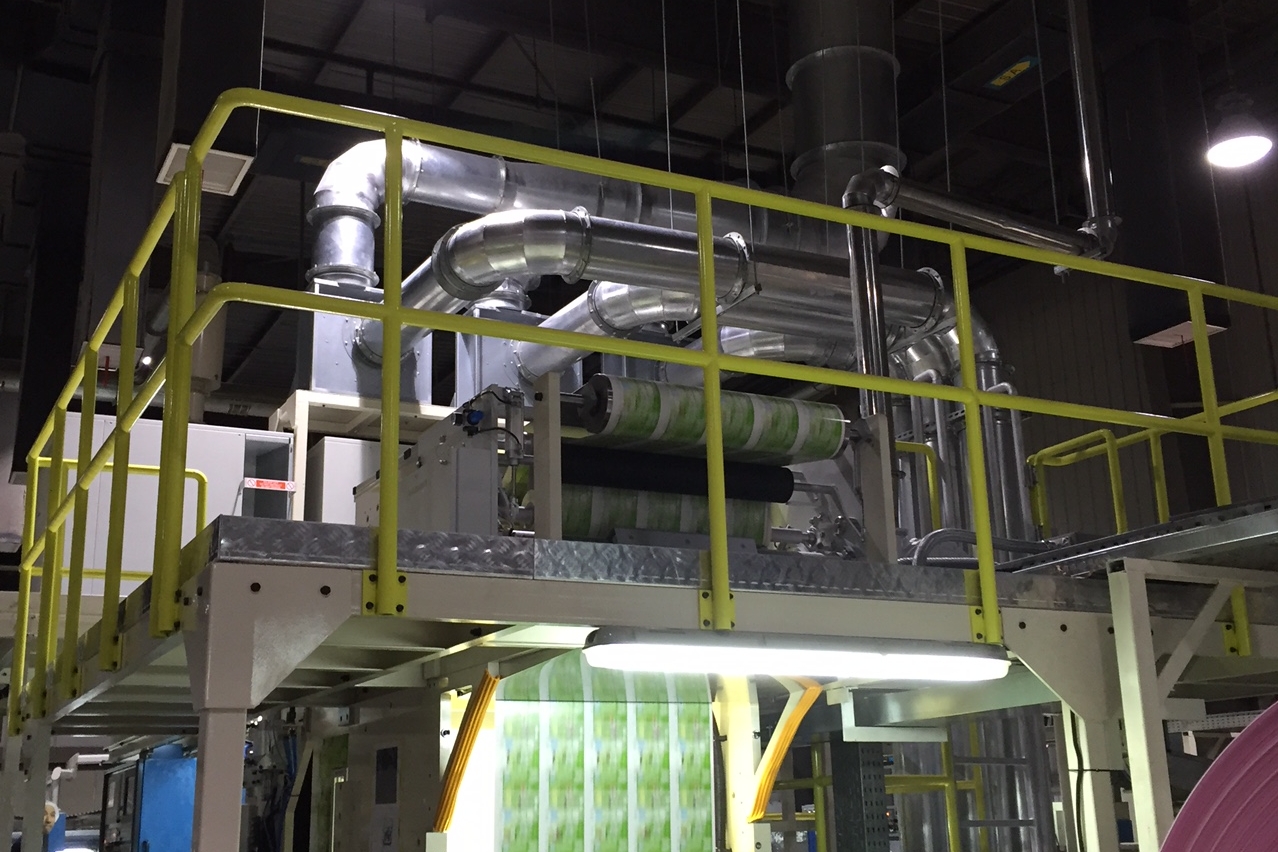

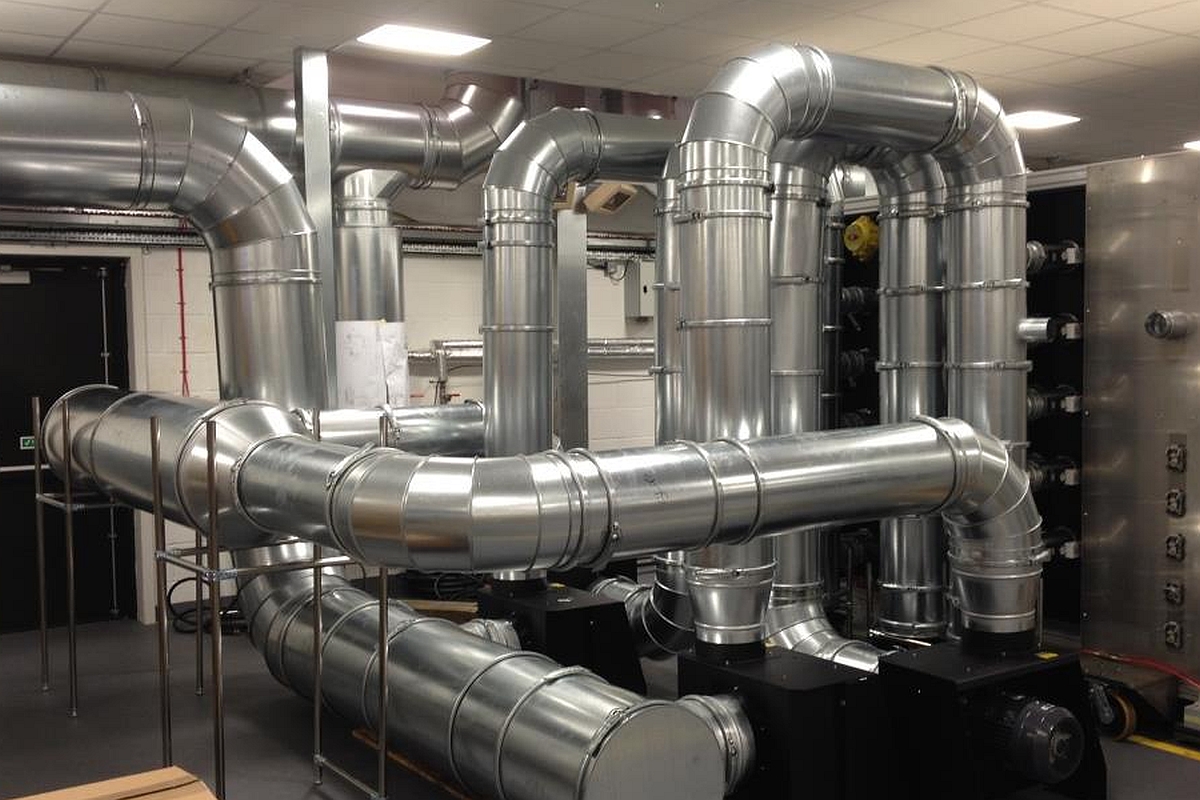

โดยทั่วไประบบระบายความร้อนด้วยอากาศจะประกอบด้วยมอเตอร์ดูดอากาศตัวหลักที่ต่อร่วมเข้ากับท่อเหล็กแข็งซึ่งจะวิ่งไปตามความยาวของเครื่องพิมพ์ โดยปกติระยะห่างจะใช้ท่ออ่อนที่ยืดหยุ่นได้ต่อเข้ากับส่วนท้ายของคาสเซ็ทและวาล์วที่ควบคุมปริมาณอากาศอัตโนมัติของตัวคาสเซ็ทยูวี ทำให้มั่นใจได้ว่าอุณหภูมิจะคงที่ มอเตอร์ดูดอากาศตัวหลักจะดูดลมร้อนออกไปยังด้านนอกโรงงาน

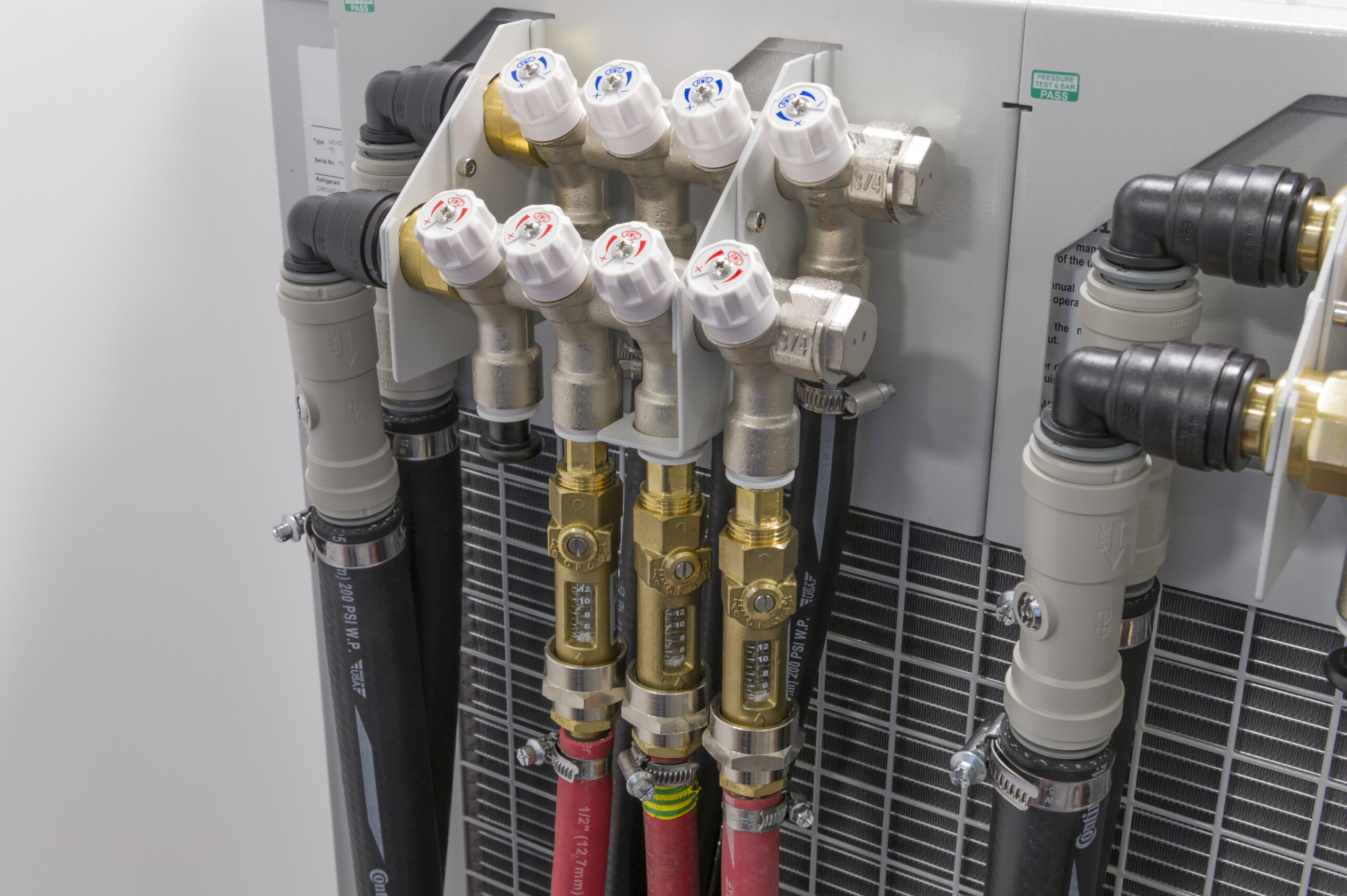

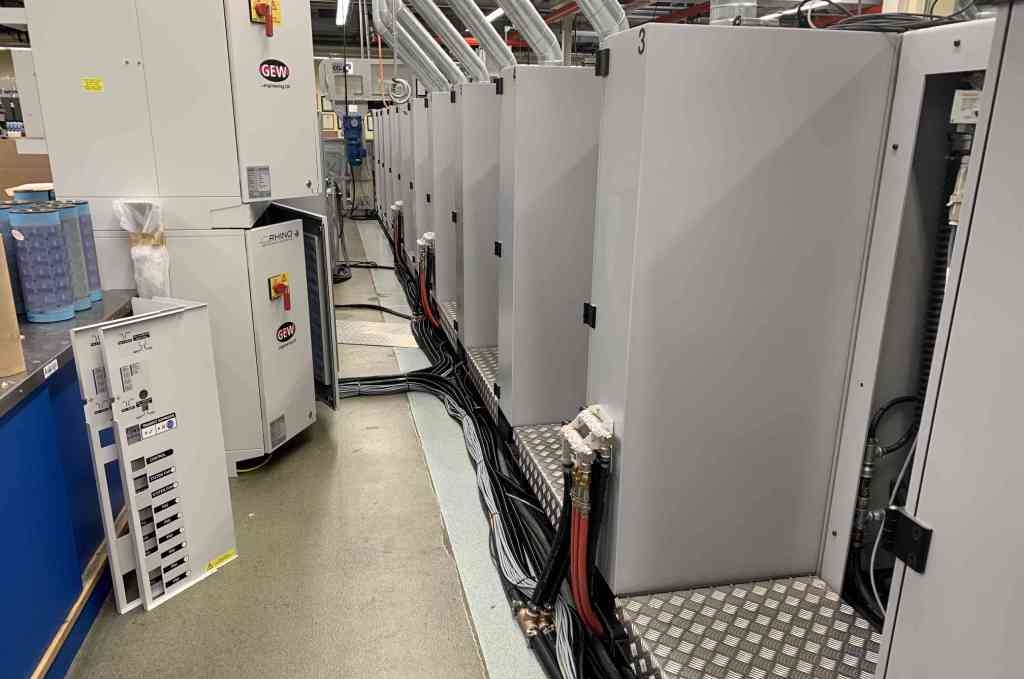

โดยทั่วไประบบระบายความร้อนด้วยน้ำจะประกอบด้วย เครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศ (air cooled chiller) พร้อมชุดแยกส่งน้ำ (a water manifold mounted) จะติดตั้งอยู่ใกล้ๆกัน โดยจะถูกส่งไปและส่งกลับในสายยางแต่ละคาสเซ็ท เพื่อตรวจสอบอัตราการไหลของน้ำในแต่ละหน่วยพิมพ์
ทีมวิศวกรที่มีประสบการณ์ของ GEW จะระบุข้อมูลและออกแบบแก้ปัญหาเพื่อให้เหมาะกับความต้องการของแต่ละระบบ สามารถจัดการกับระบบระบายความร้อนที่ยุ่งยากซับซ้อน เรามีระบบระบายความร้อนที่หลากหลายและระบบทั้งหมดได้รับการสนับสนุนจากเครือข่ายพันธมิตรพร้อมให้บริการทั่วโลกของเรา
ตัวเลือกการระบายความร้อนของ GEW

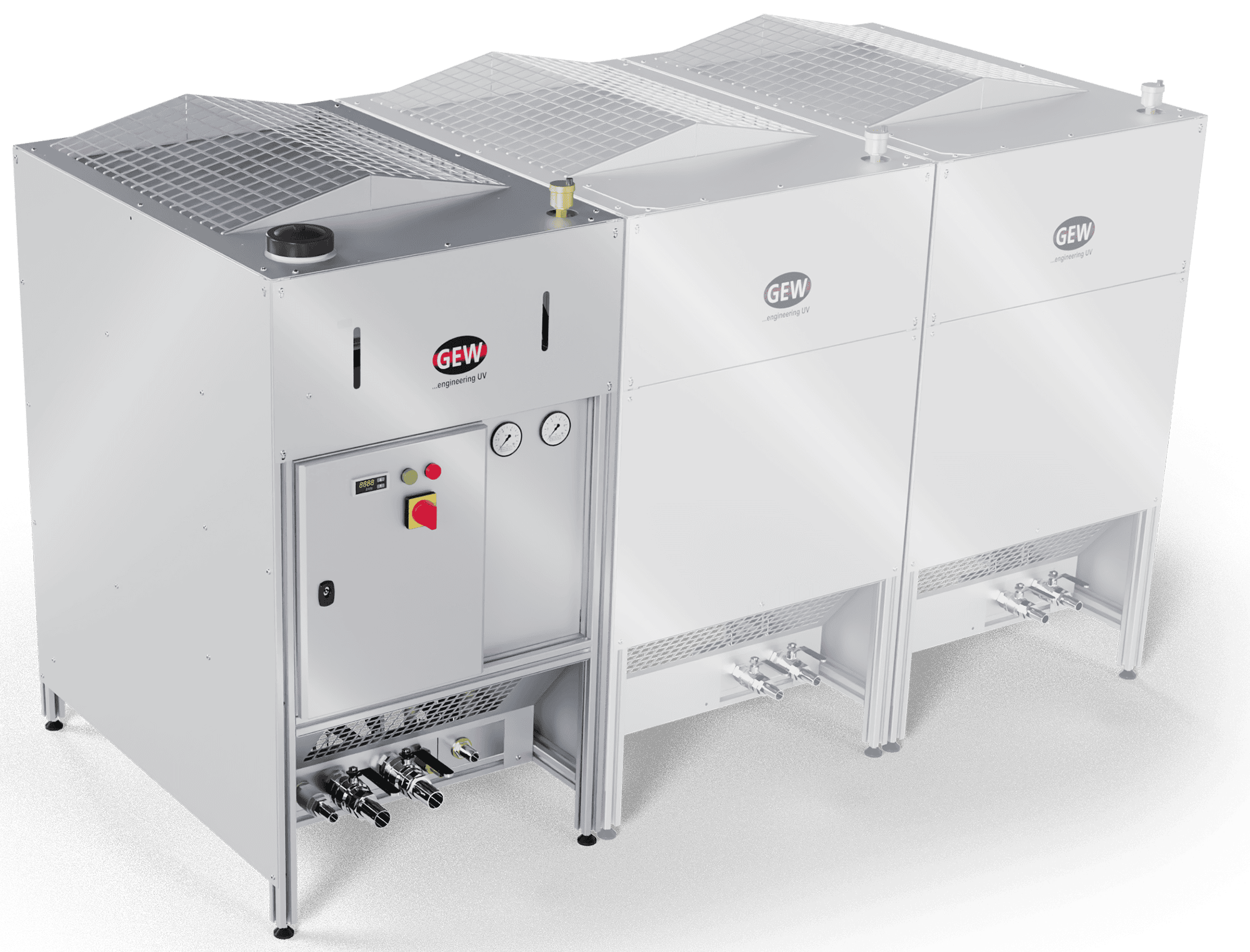

Air Blast Cooler
เครื่องทำความเย็นแบบเป่าลม GEW เป็นระบบแบบวงปิดที่เรียบง่าย ใช้พลังงานต่ำ และใช้ตัวแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ โดยใช้ลมจากสภาพแวดล้อมในการระบายความร้อน ให้การทำความเย็นที่มีประสิทธิภาพ บำรุงรักษาง่าย โดยไม่สูญเสียน้ำ ไม่เสี่ยงต่อการปนเปื้อน และหลีกเลี่ยงการใช้สารทำความเย็นที่มีการควบคุม (ก๊าซ F) ซึ่งจะถูกจำกัดโดยสหภาพยุโรปตั้งแต่วันที่ 1 มกราคม 2027 เป็นต้นไป
เครื่องทำความเย็นแบบเป่าลม (Air Blast Cooler) ถูกออกแบบมาให้เหมาะสมกับระบบ UV ของ GEW และสามารถกำหนดค่าใช้งานแบบอนุกรม เพื่อให้ได้กำลังการทำความเย็นที่ 20kW, 38kW หรือ 56kW เป็นชุดทำความเย็นแบบแยกส่วนที่ลูกค้าสามารถต่อท่ออากาศสู่บรรยากาศได้หากต้องการ ชุดหลักประกอบด้วยพัดลมแบบแกนหมุน, เครื่องแลกเปลี่ยนความร้อน, ตัวกรอง, ปั๊ม, ถังขยายตัว, ถังเติม และตู้ควบคุม ส่วนชุดรองประกอบด้วยพัดลมแบบแกนหมุน, เครื่องแลกเปลี่ยนความร้อน และตัวกรอง
โดยทั่วไปแล้ว เครื่องทำความเย็นแบบเป่าลมจะใช้พลังงานน้อยกว่าเครื่องทำความเย็นแบบธรรมดาประมาณ 50% เนื่องจากไม่จำเป็นต้องใช้คอมเพรสเซอร์
*เอกสารข้อมูลนี้เขียนเป็นภาษาอังกฤษ

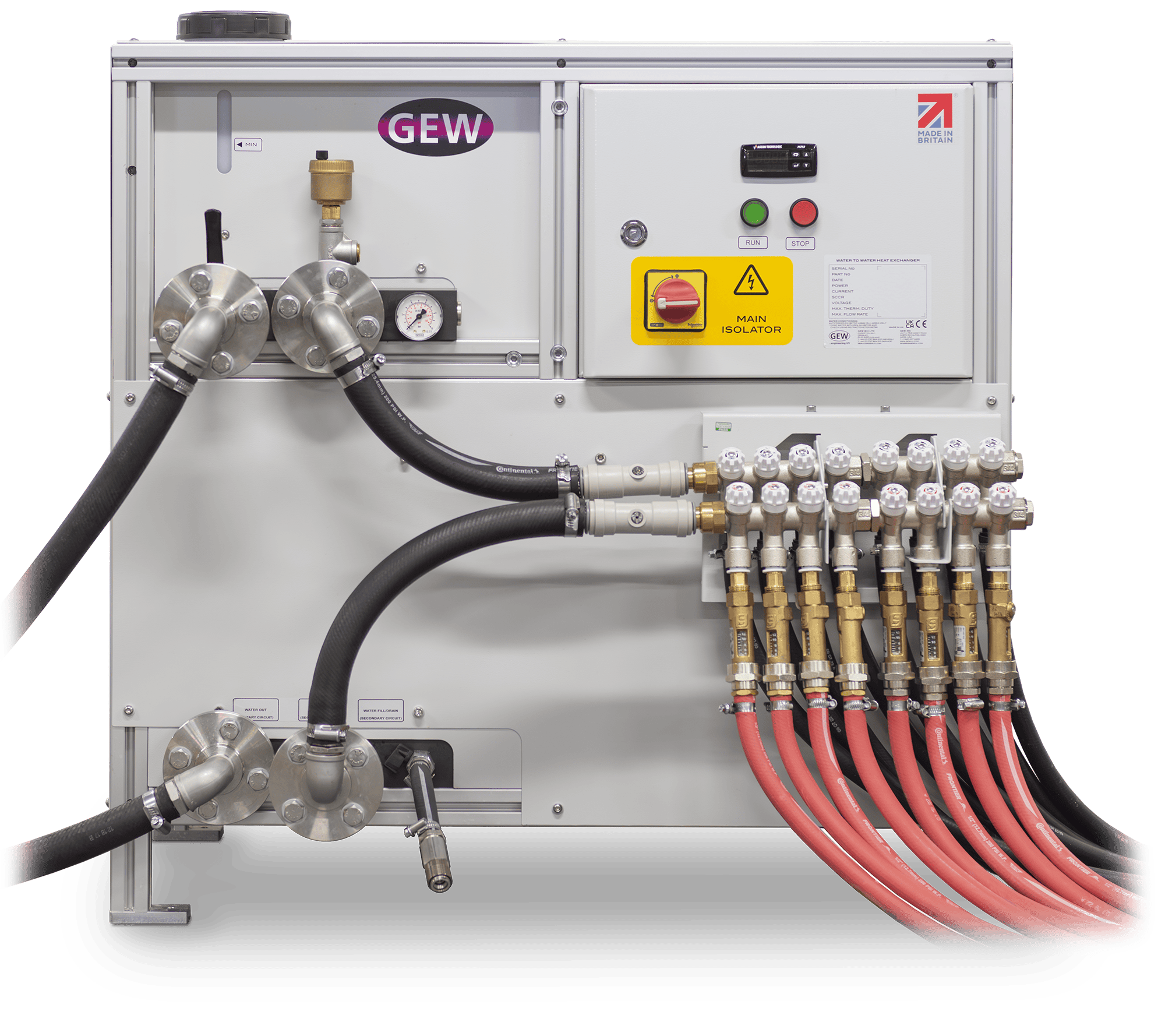

การแลกเปลี่ยนความร้อนระหว่างน้ำกับน้ำ
เครื่องแลกเปลี่ยนความร้อนแบบน้ำต่อน้ำของ GEW เป็นอุปกรณ์ที่ช่วยระบายความร้อนให้กับหัวหลอด UV และชิ้นส่วนระบายความร้อนด้วยน้ำต่างๆ รวมถึงลูกกลิ้งที่เกี่ยวข้อง น้ำหล่อเย็นจะไหลเวียนอยู่ในระบบปิดที่มีแรงดัน และความร้อนที่เกิดขึ้นจากระบบ UV จะถูกถ่ายเทออกผ่านเครื่องแลกเปลี่ยนความร้อนแบบน้ำต่อน้ำไปยังระบบระบายความร้อนภายในของลูกค้า ดังนั้น น้ำในวงจรทั้งสองจึงแยกจากกัน โดยระบบภายในเรียกว่า “วงจรหลัก” และส่วนของ GEW เรียกว่า “วงจรสำรอง”

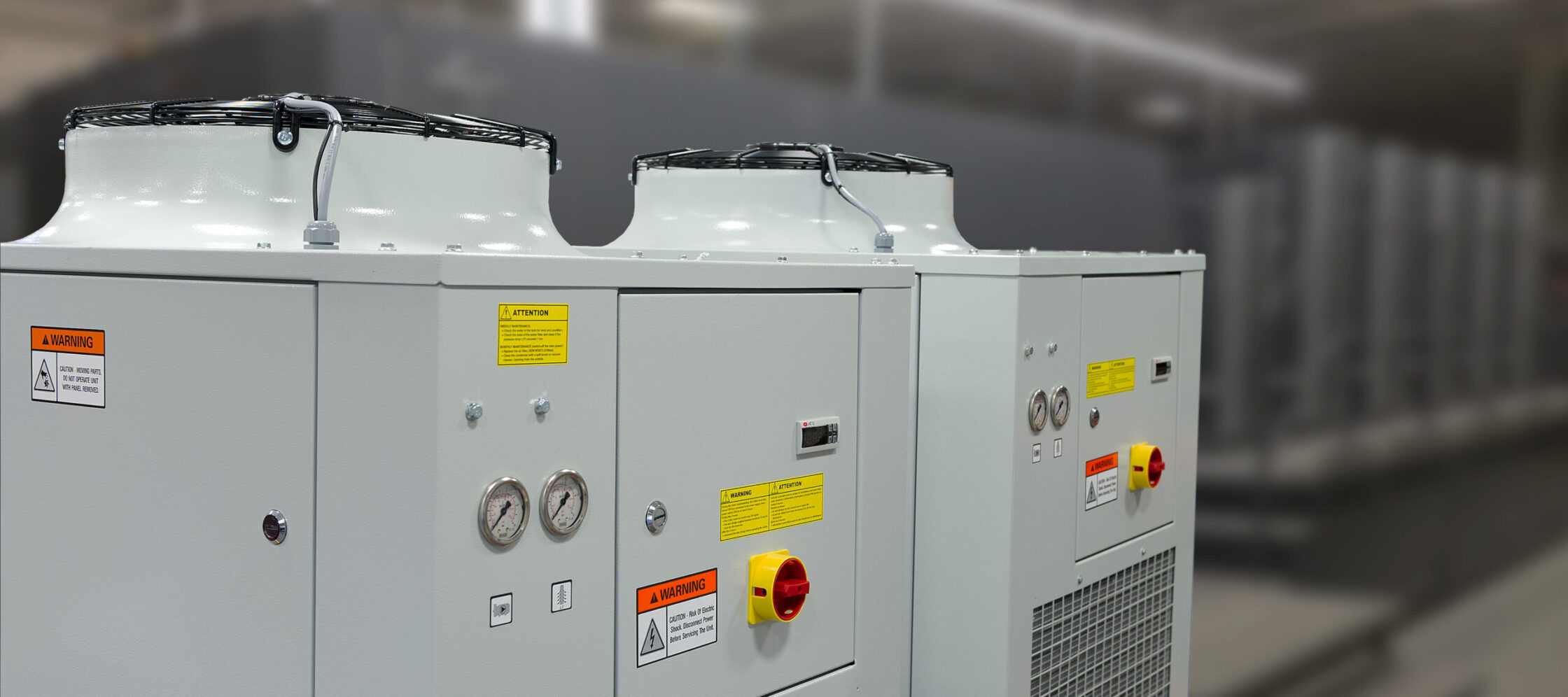

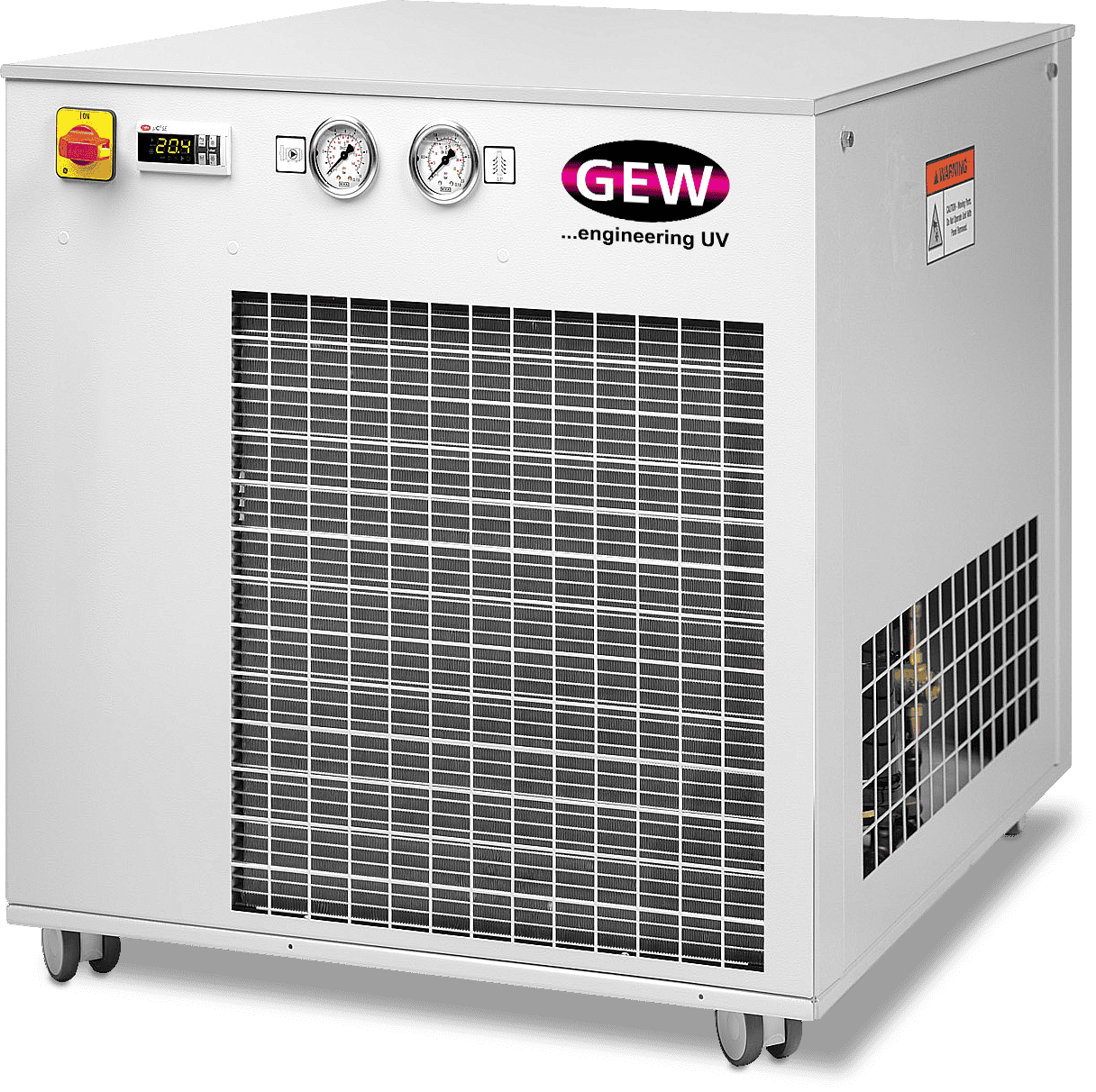

เครื่องทำความเย็น
เครื่องทำความเย็น GEW ทำงานโดยใช้ระบบวงจรทำความเย็นแบบปิดที่หมุนเวียนสารทำความเย็น (โดยปกติคือน้ำหรือส่วนผสมของน้ำและไกลคอล) อย่างต่อเนื่องระหว่างตัวเครื่องทำความเย็นและหัวหลอด UV
เครื่องทำความเย็นเชื่อมต่อกับท่อจ่ายน้ำที่อยู่ใกล้กับเครื่องพิมพ์ ปั๊มแรงดันสูงจะส่งน้ำเย็นผ่านท่อส่งและท่อคืนที่จัดไว้ให้โดยตรงไปยังช่องที่สร้างไว้ภายในหัวหลอด UV หรือแผ่นรองด้านหลังของโมดูล LED
เมื่อของเหลวเย็นไหลผ่านหัวหลอดไฟ มันจะดูดซับความร้อนจากสภาพแวดล้อมโดยรอบ การถ่ายเทความร้อนจากชิ้นส่วนโลหะไปยังของเหลวจะช่วยควบคุมอุณหภูมิภายในของระบบอบแห้งให้คงที่
น้ำที่อุ่นขึ้นแล้วจะไหลกลับเข้าไปในชุดทำความเย็นแบบระบายความร้อนด้วยอากาศส่วนกลาง จากนั้นจะไหลผ่านเครื่องแลกเปลี่ยนความร้อนภายใน (เครื่องระเหย) ซึ่งวงจรทำความเย็นจะถ่ายเทความร้อนออกจากน้ำ พัดลมภายในจะระบายความร้อนที่ดึงออกมานี้ออกสู่บรรยากาศ ทำให้น้ำเย็นลงอีกครั้งเพื่อให้สามารถสูบกลับไปยังเครื่องอัดได้
ตารางข้อมูลจำเพาะ
| Air Blast Cooler | การแลกเปลี่ยนความร้อนระหว่างน้ำกับน้ำ | เครื่องทำความเย็น | ||||||||
| รุ่นที่ 1 | รุ่นที่ 2 | รุ่นที่ 3 | รุ่นที่ 1 | รุ่นที่ 2 | รุ่นที่ 1 | รุ่นที่ 2 | รุ่นที่ 3 | รุ่นที่ 4 | รุ่นที่ 5 | |
| ความสามารถในการทำความเย็น | 20kW | 38kW | 56kW | 50kW | 120kW | 5.3kW | 9.8kW | 18.4kW | 31.9kW | 70kW |
| ขนาดทางกายภาพ กว้าง x ลึก x สูง (มม.) | 743 x 1138 x 1360 | 1486 x 1138 x 1360 | 2229 x 1138 x 1360 | 1082 x 712 x 1060 | 1082 x 712 x 1060 | 640 x 640 x 635 | 715 x 945 x 1490 | 715 x 945 x 1490 | 715 x 945 x 1490 | 1040 x 1435 x 1890 |
| การกำหนดค่าแบบโมดูลาร์ | หน่วยหลัก | หน่วยหลัก + หน่วยรอง | ยูนิตหลัก + ยูนิตรอง 2 ยูนิต | ไม่มีข้อมูล | ไม่มีข้อมูล | |||||
| อุณหภูมิแวดล้อม | ≤ 35°C | ≤ 40°C | -15°C ≥ x ≤ 40°C* | |||||||
| วิธีการควบคุม | การควบคุมพัดลมเทอร์โมสตัท | วาล์วปรับค่า | การควบคุมพัดลมคอนเดนเซอร์ | |||||||
| อัตราการไหลของน้ำตามที่กำหนด | 114 l/min | 100 l/min | 200 l/min | 13.8 l/min | 43 l/min | 80 l/min | 100 l/min | 196 l/min | ||
| อัตราการไหลของปริมาตรลมจากพัดลม (ขณะทำงานต่อเนื่อง) | 8500m3 /h | 17000m3 /h | 25500m3 /h | ไม่มีข้อมูล | 2400m3/h | 7000m3/h | 7000m3/h | 9000m3/h | 19,000m3/h | |
